文具直尺双色全自动移印机
TM-M2/SY座地式油盅双色移印机
产 品 简 介

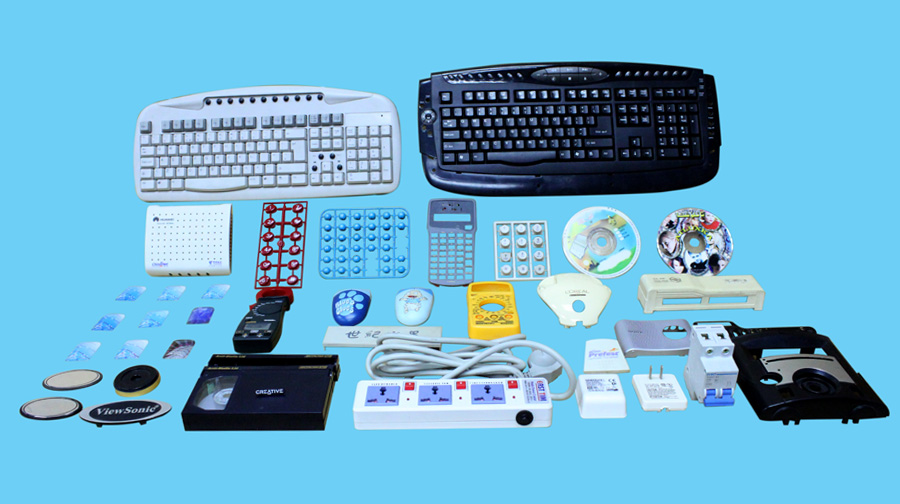

TM-M2/SY座地式油盅双色移印机是我公司精心设计的一种通用型印刷机。能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此移印机具有以下特点：
1、 密封油盅结构，油墨利用率高；工作环境好，减少开油水气味。
2、 印刷速度快。几台机器组合，可以成为一条流水线。
3、 性能稳定，整台机器采用世界先进微型电脑控制器控制，操作简单方便。
4、 台湾进口油盅及陶瓷环.经久更耐用。
5、 可以粘墨两次移印一次，以便获得较厚的印刷油膜。
6、 根据客户需要，预置两个功能程序，单周期印刷和全自功印刷。
7、 各位置可调延时功能，印刷速度可调，满足不同的印刷要求。
8、 可以前后空走不落胶，防止稍停时油墨干固。
9、 定位准确。工作台前后、左右、角度都可以微调和固定，准确而稳定。
10、 采用日台湾亚德客公司最新气动元件，动力畅顺强劲，经久耐用。
11、 特殊减震装置，机器运作非常平稳；调速刮刀，性能优越。
12、 胶头上下行程独立可调，速度独立可调，灵活方便。
13、 合金铸铝机身结构，轻巧坚固，精密结构效率显著。
14、 操作面板采用灵敏轻触制，可直接选用移印功能反应敏捷使用方便。
二、 技术参数：
1、印刷颜色 2色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以（0~9可调）
6、各部位延时 可以（0~9可调）
7、印刷速度 1300次/小时
8、油墨利用率高 98.5%
9、工作环境好 开油水及油墨挥发小
10、油盅大小 ф90
11、钢板尺寸：（可以用薄片钢板） 100mm X 200mm（4寸X 8寸）
12、印刷面积 70mm X 70mm或ф75
13、油盅行程： 100mm
14、印刷工件高度 180mm
15、工件上胶头上落（可调节） 10~60mm
16、钢板上胶头上落（可调节） 10~60mm
17、胶头前后行程 200mm
18、驱动 气动
19、控制系统 微型电脑
20、控制电压 12VDC
21、电源电压 220VAC / 1相位
22、连接负荷 20W
23、气动供应 6bar
24、机身外形尺寸 710mm X 650mm X 1420mm
25、重量 160KG
三 、 机器各气缸压力参数表：
|
气缸名称 |
规 格 |
生产厂商 |
压 力 |
4bar |
5bar |
6bar |
|
胶头上落气缸 |
ф50X80 |
台湾亚德客 |
上升压力 |
66kgf |
82.5kgf |
99kgf |
|
下落压力 |
78.5kgf |
98.2kgf |
117.8kgf |
|
胶头前后气缸 |
ф32X160 |
台湾亚德客 |
前进压力 |
28.3kgf |
35.3kgf |
42.4kgf |
|
后退压力 |
23.8kgf |
29.7kgf |
35.6kgf |
|
油盅气缸 |
ф25X125 |
台湾亚德客 |
前进压力 |
19.63kgf |
24.5kgf |
29.4kgf |
|
后退压力 |
16.5kgf |
20.6kgf |
24.7kgf |
四、 机器操作安全性能：
TM-M2/SY座地式油盅双色移印机符合最新的工程式样，如按要求使用绝对值得信赖。
机器装有紧急开关：当遇到紧急事情时按下紧急开关，则机器马上断电。回到起始位置，当事情处理好后扭出紧急开关，便可以安全启动恢复正常。
五、注意事项：
（1）、当机器需要移动或修理时，必须将电源和气源切断。
（2）、当调整或清洗油盅时，请按步骤操作。
（3）、增强防火意识，配备消防器材。
